Major and minor heating projects

HERBST Beheizungs-Technik is providing comprehensive advising and support in all issues relevant to heat transfer systems and electric heaters for industrial applications. High-quality products are the key to long-term and lasting business relationships, which is HERBST's first priority in all its activities.

A few examples from our wide range of electric heating elements and process heaters is shown below. This "exhibition" illustrates custom-made product solutions as well as uncomplicated solutions with standard products and will be completed bit by bit with interesting minor and major projects.

Stahl-Flanschheizkörper | 25 kW | 950 mm Tauchtiefe | Vorwärmung von Öl | für Industrieanlage

Elektrischer Stahl-Flanschheizkörper DN200, PN10 mit Rohrheizkörpern aus 1.4571 und 150 mm Kühlstrecke zur Vorwärmung von Öl. Der Der Einbau erfolgt in einen bestehenden Tankbehälter des Kunden. | 27.02.2017

Elektrischer Luftkanalerhitzer | 44 kW | 300°C Betriebstemperatur | Sonderanfertigung für Luftkanalbeheizung

Elektrischer Luftkanalerhitzer mit  44 kW Heizleistung in kompletter Edelstahlkonstruktion und als Sonderbauteil für individuelle Kundenanwendung. Der 44 kW Lufterhitzer befindet sich in einer Industrieanlage. | 27.02.2017

Elektro-Strömungserhitzer | 4000 Watt | 600 mm Tauchtiefe | Beheizung von Thermalöl | für Wärmeträgerölanlage

Elektrischer Strömungsehritzer mit DN80 Rohrgehäuse aus 1.4571 und 250 mm Kühlstrecke mit Wärmeprallblechen sowie 6x hart eingelöteten Heizelementen RHK Ø 8,5 mm, Werkstoff-Nr.: 1.4571 zur Erwärmung von Wärmeträgeröl. Bei 3x400 Volt Anschlussspannung beträgt die Heizleistung 4000W. Der Vor- und Rücklauf des Mediums erfolgt über klemmverschraubungen. Der 4000 Watt Erhitzer befindet sich in einer Industrieanlage. | 27.02.2017

Mini-Prozesserhitzer | 400 Watt | 350 mm Tauchtiefe | Wassererwärmung | für Laborbetrieb an Forschungseinrichtung

Mini-Prozesserhitzer mit V4A-Rohrgehäuse und drei hart eingelöteten Heizelementen RHK Ø 8,5 mm, Werkstoff-Nr.: 2.4858 zur Vorwärmung von Kreislaufwasser. Die max. Leistung von 400W wir bei einer Spannung von 230V erreicht. Eine niedrigere Leistung kann stufenlos über ein Regelgerät eingestellt werden. Der Vor- und Rücklauf des Mediums erfolgt über Muffen G3/4. Der 400 Watt Erhitzer ist in einer universitären Forschungseinrichtung im Einsatz. | 07.09.2015

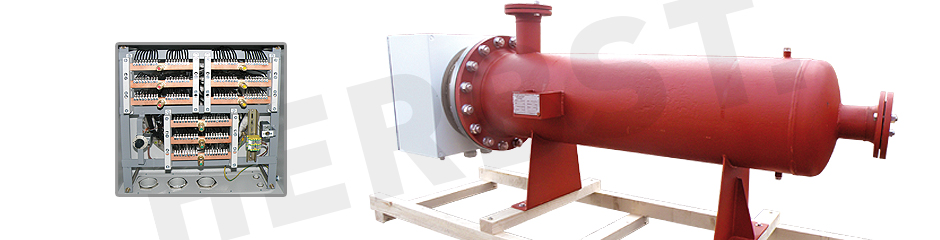

Industrie-Durchlauferhitzer | 360 kW | 1500 mm Tauchtiefe | Wassererwärmung | eingebunden in virtuellem Kraftwerk

Elektrischer Industrie-Durchlauferhitzer DN400 mit 81 hart eingelöteten Rohrheizkörpern RHK Ø 8,5 mm, Werkstoff-Nr. 2.4858 zur Beheizung von Kreislaufwasser. Der 360 kW Prozesserhitzer in liegender Ausführung ist in drei Schaltgruppen à 120 kW verdrahtet und mit Temperaturregler und Temperaturbegrenzer ausgestattet. Die Oberflächenbelastung beträgt 7 W/cm². Die Behälterprüfung wurde nach DGRL einschließlich einer abnahmegerechten Zeichnung, Berechnung und Entwurfsprüfung durchgeführt.  | 22.06.2015

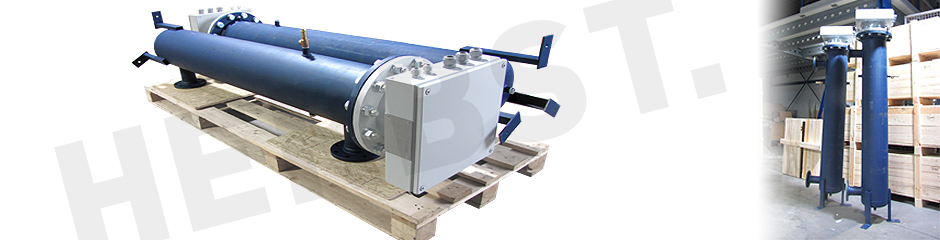

Prozesserhitzer | 2x45 kW | 2200 mm Bauhöhe |
Vorwärmung von Industrieöl

Elektrische Prozesserhitzer DN250 mit 30 hart eingelöteten Rohrheizkörpern RHK Ø 12 mm, Werkstoff-Nr. 1.4571 zur Beheizung von Industrieöl auf eine Betriebstemperatur von 40°C. Die 2x45 kW Prozesserhitzer in Vertikalausführung sind in drei Schaltgruppen verdrahtet und mit zwei Pt100 zur Temperaturüberwachung ausgestattet. Eine angemessen niedrige Oberflächen-belastung von <1,5 W/cm² verhindert Überhitzungen am Heizelement und ein Vercracken des Öls. | 12.01.2015

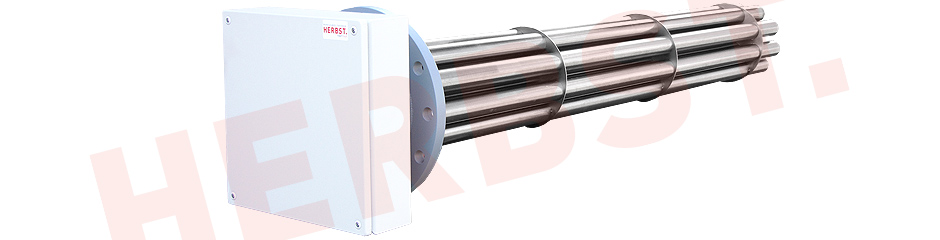

Elektro-Flanschheizkörper | 21 kW | 1800 mm Tauchtiefe |
mit Keramik-Heizeinsätzen

Flanschheizkörper DN250 mit 12 eingeschweißten Stahl-Rohrhülsen Ø 52 mm und auswechselbaren keramischen Patronenheizkörpern zur Vorwärmung von Hydraulik- und Getriebeöl mit entsprechend niedriger Oberflächenbelastung der Heizelemente. Die Patronen-Flanschheizkörper sind besonders geeignet um große Tanks und Behälter zu erwärmen.  | 01.09.2014

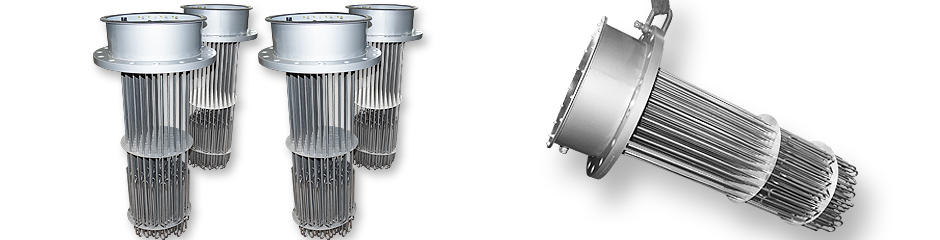

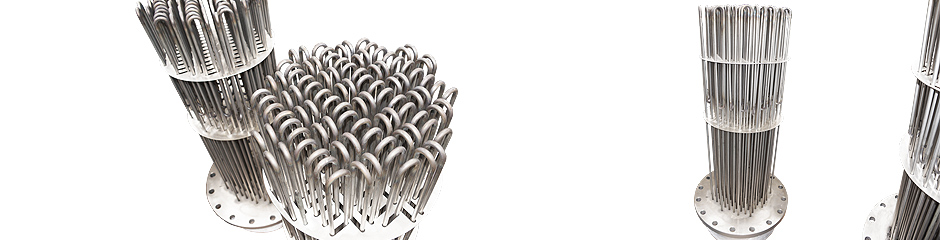

Elektroerhitzer | 80 kW | 1100 mm Tauchtiefe

Elektro-Prozesserhitzer mit 80 kW Leistung und einer Tauchtiefe von 1100 mm zur Laugenerwärmung im Einsatz. Die elektrischen Anschlüsse sind im aufgeschweißten Stahlgehäuse untergebracht und kundenspezifisch in Schaltgruppen unterteilt und verdrahtet. | 03.01.2014

Elektrisches Heizelement | 4 kW | Umluftofenheizkörper

Elektrische Prozesserhitzer zur Erwärmung von Wasser bzw Öl. Der kleine Durchlauferhitzer mit 23 kW Heizleistung und einer Länge von 1150 mm wird in einer industriellen Forschungsabteilung eingesetzt. Der 28 kW Prozesserhitzer mit entsprechender Kühlzone vor dem aufgesetzten Anschlussgehäuse ist in einem Rohrsystem als Ölvorwärmer installiert. | 06.01.2014

Prozesserhitzer | 23 kW und 28 kW | Wasser- und Ölerwärmung

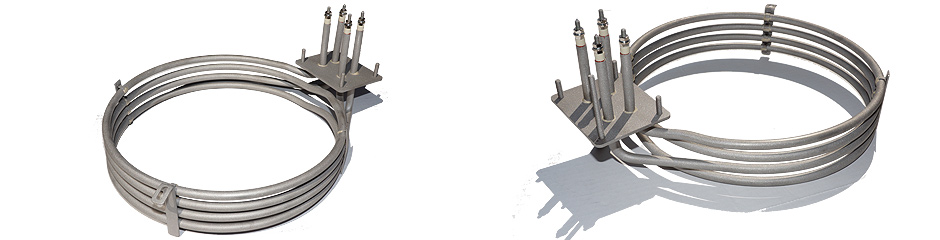

Elektrisches Heizelement in gebogener Sonderausführung und mit angelöteter Flanschplatte. Konzipiert für den Einsatz auf Schiffen, Gleichstrombetrieb | 03.01.2014

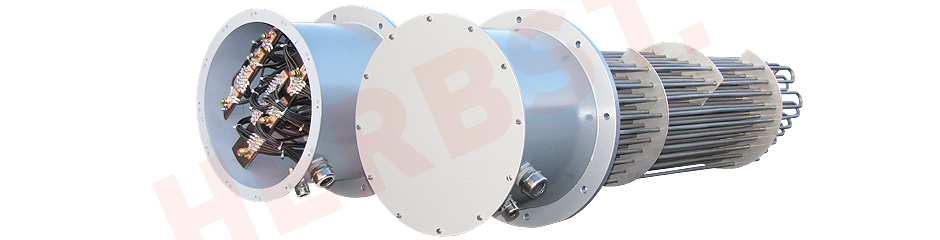

Elektroerhitzer | 60 kW | Lufterwärmung in Schiffsladeräumen

Flanschheizkörper mit 1000 mm Eintauchtiefe zur Lufterwärmung auf Schiffen. Kundenspezifische Verschaltung der Rohrheizkörper und Sonderflansch mit Ø 400 mm. Die Umlenksegmente fixieren die Heizelemente und ermöglichen eine zielgerichtete Strömung des zu beheizenden Mediums. | 06.01.2014

Prozess- und Strömungserhitzer | 18 kW | Vorwärmung von HLP 46 Hydrauliköl | stehende Ausführung

Elektro-Prozesserhitzer mit 18 kW Leistung zur Vorwärmung von Hydrauliköl HLP 46. Die stehende Ausführung des Strömungserhitzers ermöglicht eine Installation auch bei eingeschränkten räumlichen Gegebenheiten. | 18.02.2014

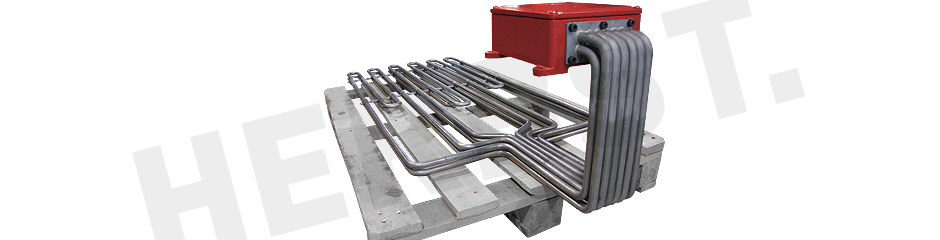

Winkelheizelement zur Salzbaderwärmung | 35 kW | RHK Ø 16 mm

Diese Winkelheizkörper sind zur Erwärmung von Salzbädern im Einsatz. Der Elektroerhitzer mit 35 kW Leistung und anwendungsspezifisch gebogenen Rohrheizkörpern Ø 16 mm wird in einem Guss-Anschlusskasten verschaltet. | 19.02.2014
